Multi-Kupplungen

Mit der Multikupplung können Sie innerhalb kürzester Zeit mehrere Hydraulikleitungen miteinander verbinden oder trennen. Dies geschieht mit einem Bedienhebel, dessen Führungskulisse so ausgelegt ist, dass die Bedienkräfte optimiert sind. Die Verbindung der Hydraulikleitungen geschieht durch flachdichtende Kupplungselemente. Die Kupplungsstecker ermöglichen das Kuppeln auch unter Restdrücken steckerseitig. Die speziellen Dichtungen sind für diese Anwendungen ausgelegt.

Die herausragenden Merkmale des Multikupplers sind:

•  Verwechslungssicherheit der Anschlüsse

•  schnelle Verbindung

•  Kuppelbarkeit unter Restdruck

•  optimal minimierte Leckage während des Kuppelvorganges



Innengewinde nach DIN 3852-2-A-ANSI B 1.20.3

Bezeichnung Serie Anschluss A Betriebsdruck

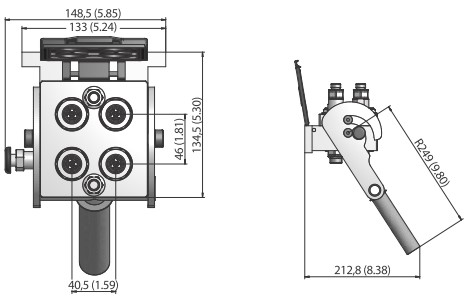

MKQ-10/4-CC-G06 Q G 3/8" 250 bar
MKQ-10/4-CC-G08 Q G 1/2" 250 bar
MKQ-10/4-CC-NF08 Q NPTF 1/2"-14 250 bar

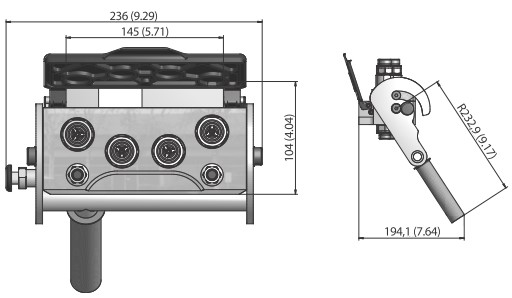

MKR-10/4-CC-G06 R G 3/8" 250 bar
MKR-10/4-CC-G08 R G 1/2" 250 bar
MKR-10/4-CC-NF-08 R NPTF 1/2"-14 250 bar



Aussengewinde mit 24°-Innenkonus-Form W DIN 3861

Bezeichnung Serie Anschluss A Ø D2 Betriebsdruck
MKQ-10/4-CC-10L Q M 16x1,5 10L      250 bar
MKQ-10/4-CC-12L Q M 18x1,5 12L 250 bar
MKQ-10/4-CC-15L Q M 22x1,5 15L 250 bar
MKQ-10/4-CC-18L Q M 26x1,5 18L 250 bar
MKR-10/4-CC-10L R M 16x1,5 10L 250 bar
MKR-10/4-CC-12L R M 18x1,5 12L 250bar
MKR-10/4-CC-15L R M 22x1,5 15L 250 bar
MKR-10/4-CC-18L R M 26x1,5 18L 250 bar
