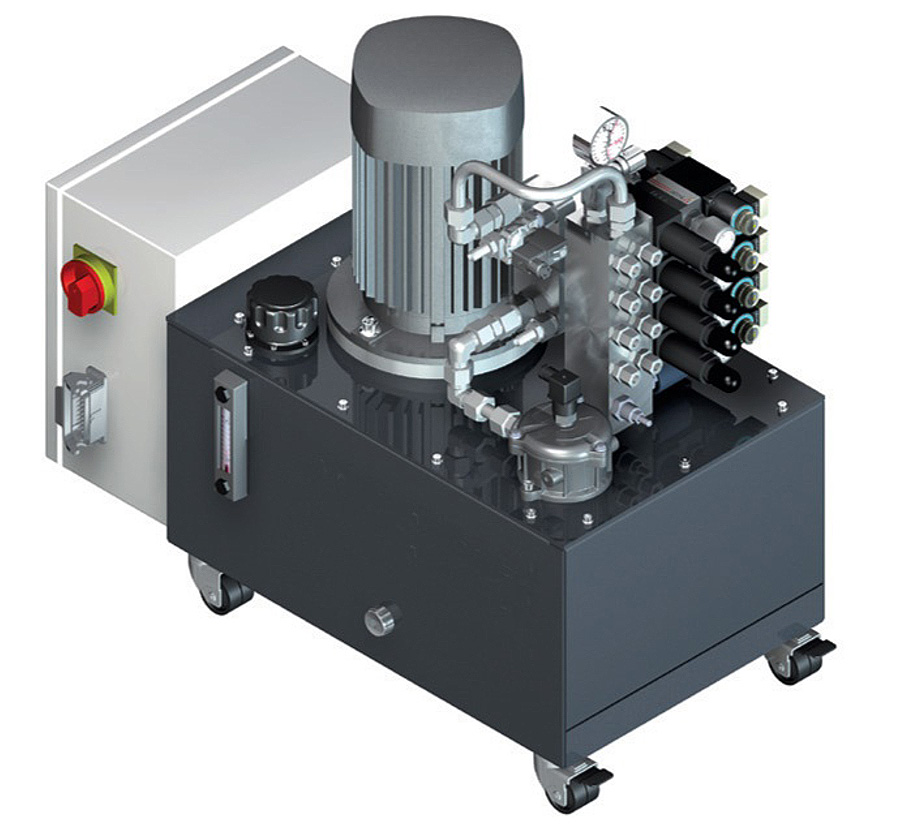

Unsere elektrisch gesteuerten Kernzugaggregate sind in erster Linie als steckerfertige "Plug & Play" Erweiterung von Spritzgießmaschinen konzipiert. Ausgestattet mit 4 getrennt einstellbaren Steuerungskreisen für 4 Kernzüge können nahezu alle Anwendungen abgedeckt werden. Der Signalaustausch mit der Spritzgießmaschine erfolgt über einen 25-poligen Stecker (HAN25D). Unsere Schnittstellenbeschreibung finden Sie unten unter "Downloads".

Im Standard bieten wir digitalgesteuerte Kernzugaggregate in 2 Leistungsgrößen an:

Wir liefern auch Aggregate mit Proportionalventilen und Aggregate nach Vorgaben.

Unsere Standard-Kernzugaggregate sind fahrbar mit 2 Lenk- und 2 Bockrollen, die Lenkrollen mit Totalfeststeller.

Alle Kernzüge sind mit einem Druckreduzierventil, einem Drosselrückschlagventil in A+B und einem entsperrbaren Rückschlagventil in A+B sowie einem Manometer in P und P red. ausgestattet.

Ein Druckbegrenzungsventil im Vorlauf wird auf P max. eingestellt.

Zur Ölstandsüberwachung befindet sich ein Schauglas am Ölbehälter. Bei Unterschreitung der Mindestfüllmenge und Überschreitung der max. Öltemperatur von 70°C wird automatisch die Pumpe ausgeschaltet und eine entsprechende Kontrolllampe am Schaltschrank zeigt die Störursache an. Zur Temperierung ist ein Öl/Wasser-Plattenwärmetauscher im Ölrücklauf installiert.

Zur Filtrierung ist ein Saug- und Rücklauffilter sowie ein Einfüll- und Belüftungsfilter verbaut. Bei Verschmutzung des Rücklauffilters und bei Unterschreitung des Ölminimums werden Freigabesignale zur Maschine unterbrochen.

Die kompakte Bauart unserer Kernzugaggregate bietet die Möglichkeit der Platzierung unter der Schließeinheit mit direkter Schlauchverbindung zum Werkzeug.

Zur Schlauchanbindung bieten wir flachdichtende Kupplungen, kuppelbar bis 350 bar Betriebsdruck, als Einzel- oder Multikupplung.
